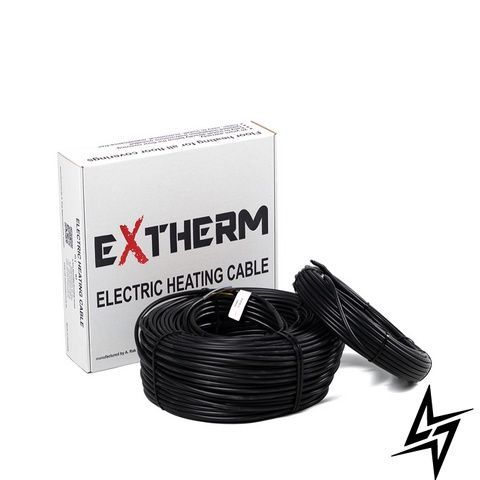

Нагрівальні кабелі EXTHERM для електричної теплої підлоги
Нагрівальні кабелі EXTHERM використовуються для облаштування електричної теплої підлоги та систем обігріву в житлових і комерційних приміщеннях. Основна серія для внутрішнього монтажу — EXTHERM ETC ECO.
EXTHERM ETC ECO — готові двожильні екрановані кабельні секції з лінійною потужністю 20 Вт/м. Кабель можна укладати з розрахованим кроком, тому систему зручно адаптувати до площі та конфігурації конкретного приміщення.
EXTHERM ETC ECO — двожильний кабель 20 Вт/м
EXTHERM ETC ECO працює від мережі 230 В. Нагрівальний кабель має товщину близько 5 мм, захисний екран та температуростійку ізоляцію нагрівальних жил FEP.
- Тип: двожильний екранований нагрівальний кабель;
- Лінійна потужність: 20 Вт/м;
- Напруга живлення: 230 В;
- Товщина кабелю: близько 5 мм;
- Максимальна робоча температура: 80 °C;
- Ступінь захисту: IPX7;
- Ізоляція нагрівальних жил: FEP;
- Захисний екран: багатожильний алюмінієвий;
- Зовнішня ізоляція: PVC;
- Кабель для підключення: 3 м;
- Гарантія при внутрішньому монтажі: до 20 років.
Які секції EXTHERM ETC ECO доступні?
Нагрівальний кабель EXTHERM ETC ECO випускається готовими секціями різної довжини та потужності. Це дозволяє підібрати систему під фактичну площу обігріву та необхідну потужність теплої підлоги.
| Приклад секції | Довжина | Потужність |
|---|---|---|
| ETC ECO 20-200 | 10 м | 200 Вт |
| ETC ECO 20-400 | 20 м | 400 Вт |
| ETC ECO 20-600 | 30 м | 600 Вт |
| ETC ECO 20-1000 | 50 м | 1000 Вт |
| ETC ECO 20-1600 | 80 м | 1600 Вт |
| ETC ECO 20-2000 | 100 м | 2000 Вт |
| ETC ECO 20-3000 | 150 м | 3000 Вт |
У модельному ряді є й проміжні секції, тому кабель потрібно підбирати не лише за довжиною, а за необхідною загальною потужністю та площею обігріву.
Коли варто вибрати нагрівальний кабель EXTHERM?
Окремий нагрівальний кабель дає більше свободи при проєктуванні теплої підлоги, ніж готовий нагрівальний мат. Крок укладання визначається під час розрахунку системи.
EXTHERM ETC ECO доцільно розглядати, коли:
- потрібно обігріти приміщення складної або нестандартної форми;
- необхідно обійти стаціонарні меблі, сантехніку або обладнання;
- система теплої підлоги монтується в шар стяжки;
- потрібно самостійно сформувати зону обігріву;
- необхідно отримати розраховану потужність на 1 м² за допомогою вибору довжини кабелю та кроку його укладання.
Як підібрати кабель EXTHERM для теплої підлоги?
Спочатку визначають фактичну площу обігріву. Це не завжди вся площа кімнати: при розрахунку враховують розташування стаціонарних меблів, сантехніки та інших зон, де укладання нагрівального кабелю не передбачене.
Після цього визначають необхідну потужність системи та підбирають готову кабельну секцію EXTHERM ETC ECO.
Оскільки лінійна потужність кабелю становить 20 Вт/м, секція довжиною 30 м має загальну потужність 600 Вт, 50 м — 1000 Вт, а 100 м — 2000 Вт.
Як розрахувати крок укладання EXTHERM ETC ECO?
Крок укладання — це відстань між сусідніми лініями нагрівального кабелю. Він залежить від площі обігріву, довжини вибраної секції та необхідної питомої потужності системи.
Менший крок означає більшу кількість кабелю на квадратний метр і, відповідно, більшу потужність обігріву на цій площі. Занадто великий крок може призвести до нерівномірного прогріву поверхні.
Тому крок укладання потрібно не вибирати довільно, а розраховувати для конкретного приміщення з дотриманням монтажних вимог виробника.
EXTHERM ETC ECO чи нагрівальний мат ET ECO?
EXTHERM ETC ECO — окремий нагрівальний кабель із лінійною потужністю 20 Вт/м. Монтажник самостійно формує крок і конфігурацію його укладання.
EXTHERM ET ECO — готовий нагрівальний мат потужністю 180 Вт/м², у якому тонкий кабель уже закріплений на монтажній сітці з визначеним кроком.
Кабель доцільно вибирати для індивідуального розрахунку та монтажу в конструкцію підлоги. Мат зручніший, коли потрібна тонка готова система з мінімальним збільшенням висоти підлоги.
Двожильна конструкція EXTHERM ETC ECO
EXTHERM ETC ECO має двожильну конструкцію. Це означає, що підключення готової секції виконується з одного боку, тому під час монтажу немає необхідності повертати другий кінець нагрівального кабелю назад до точки підключення.
Нагрівальні жили мають температуростійку FEP-ізоляцію. Кабель оснащений захисним екраном та зовнішньою PVC-оболонкою.
Чи можна вкорочувати кабель EXTHERM?
Готову резистивну секцію EXTHERM ETC ECO не можна самовільно обрізати або вкорочувати. Довжина, електричний опір та потужність кожної секції визначені виробником.
Саме тому необхідну секцію потрібно підібрати до початку монтажу. Під час укладання нагрівальні лінії також не повинні перетинатися або накладатися одна на одну.
Терморегулятор для нагрівального кабелю EXTHERM
Для автоматичного керування електричною теплою підлогою використовується терморегулятор із датчиком температури.
При виборі терморегулятора потрібно враховувати сумарну потужність встановленої кабельної секції та максимально допустиме навантаження регулятора.
Залежно від вимог до керування можна використовувати прості електронні, програмовані або Wi-Fi терморегулятори за умови їх сумісності з електричним навантаженням системи.
Виробництво та гарантія EXTHERM
Нагрівальні елементи EXTHERM виготовляє німецька компанія A. Rak Waermetechnik GmbH, заснована у 1991 році. Виробник спеціалізується на електричних нагрівальних кабелях і матах та здійснює повний технологічний цикл їх виробництва.
Для нагрівальних кабелів EXTHERM ETC ECO, встановлених усередині приміщень відповідно до вимог виробника, заявлена гарантія до 20 років.
Для збереження гарантійних умов важливо дотримуватися монтажної документації, виконати необхідні електричні вимірювання та зберігати документи на встановлену систему.
Підбір нагрівального кабелю EXTHERM в iVOLTINVEST
В iVOLTINVEST можна підібрати нагрівальний кабель EXTHERM ETC ECO за площею обігріву, необхідною потужністю та конструкцією підлоги.
Для точного розрахунку надайте план приміщення або його розміри, зазначте розташування стаціонарних меблів і тип майбутнього підлогового покриття. Ми допоможемо визначити необхідну довжину секції, загальну потужність, крок укладання та підібрати сумісний терморегулятор.
Поширені запитання про нагрівальні кабелі EXTHERM
Яка потужність нагрівального кабелю EXTHERM ETC ECO?
Лінійна потужність EXTHERM ETC ECO становить 20 Вт на погонний метр при напрузі 230 В.
EXTHERM ETC ECO одножильний чи двожильний?
ETC ECO — двожильний екранований нагрівальний кабель, який підключається з одного боку готової секції.
Яка товщина кабелю EXTHERM ETC ECO?
Виробник вказує товщину кабелю близько 5 мм з допустимим відхиленням ±10%.
Чи можна вкоротити нагрівальний кабель EXTHERM?
Ні. Готову резистивну секцію ETC ECO не можна самовільно вкорочувати, оскільки це змінює її електричні характеристики.
Яка гарантія на кабель EXTHERM?
При внутрішньому монтажі відповідно до вимог виробника для нагрівальних елементів EXTHERM заявлена гарантія до 20 років.
Чим EXTHERM ETC ECO відрізняється від ET ECO?
ETC ECO — окремий кабель 20 Вт/м, крок якого розраховується під час монтажу. ET ECO — готовий нагрівальний мат потужністю 180 Вт/м² із кабелем, уже зафіксованим на сітці.
Чи підходить EXTHERM ETT ECO 30 Вт/м для теплої підлоги?
Серію ETT ECO виробник позиціонує передусім для зовнішніх систем обігріву: сніготанення, захисту покрівель, водостоків, сходів та трубопроводів. Для стандартної електричної теплої підлоги всередині приміщень основною серією є ETC ECO.
