Импульсные реле

Импульсные реле

Импульсное реле — это электронное устройство (прибор электроавтоматики), которое последовательно замыкает и размыкает встроенный контакт при подаче на вход управления короткого импульса.
Данный переключатель предназначен для включения или отключения нагрузки при подаче сигнала на контакты. Бистабильным реле называют потому что переключение в состояние включено или выключено происходит при подаче сигнала на управляющий вход. В таком же положении реле остается после окончания входного сигнала. Даже после отключения от сети импульсное реле «помнит» о последнем положении своих контактов и будет в этом положении при возобновлении питания реле, не изменяя своего состояния до подачи сигнала на вход управления.

Принцип работы и внешний вид

В настоящее время существует два типа устройств:

• электромеханические.

• электронные.

Каждый тип имеет свои плюсы и минусы, также они выполняются в разных корпусах, и под DIN-рейку в частности. Объединяет их назначение, а вот принцип действия импульсных реле отличается, о чем мы сейчас и поговорим.

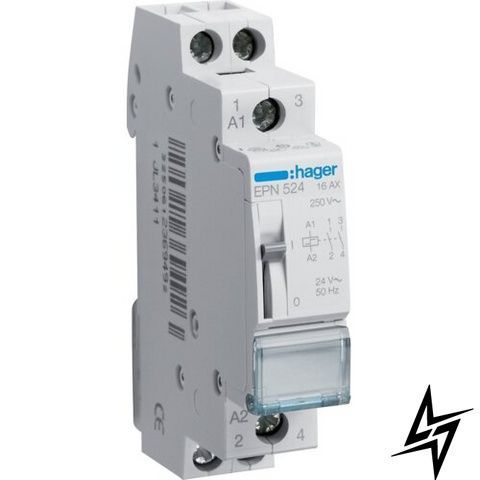

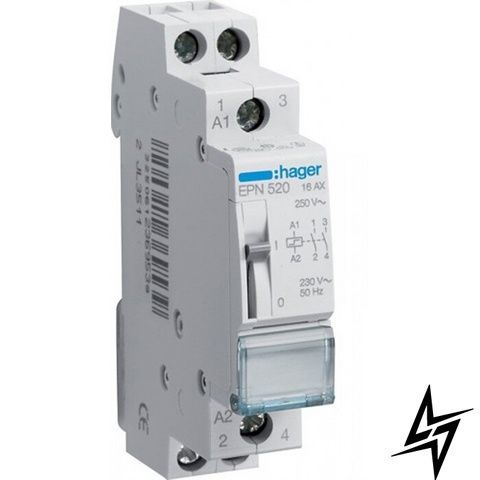

Электромеханическое реле — имеет катушку управления и механические контакты, которые работают по схожему принципу кнопки с фиксацией. Подали сигнал на катушку (нажали на кнопку) контакты замкнулись. Прекратили подачу напряжения на вводы (отпустили кнопку), а контакты остались в положении замкнуто. При повторной подаче импульса управления (нажали кнопку повторно), механизм размыкает контакты и остается в таком положении до следующего импульса.

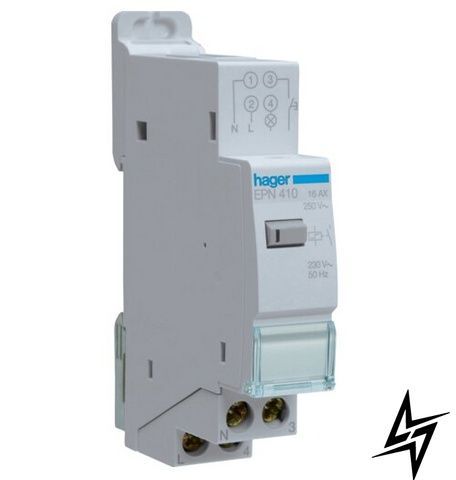

Электронные реле бывают с релейным выходом или с полупроводниковым ключом. Данные устройства собраны на базе микроконтроллеров, которые и управляют коммутацией нагрузки и следят за сигнальным входом. Кроме того некоторые контроллеры совмещены с таймерами, что позволяет расширить сферу применения и собирать на базе одного аппарата специфические схемы.
