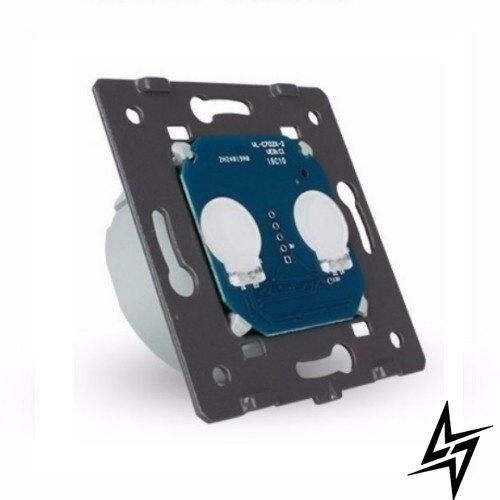

Механизм сенсорный бесшумный проходной/перекрестный выключатель 2 сенсора Livolo (VL-C702SQ)

Механизм сенсорный бесшумный проходной выключатель 2 сенсора Livolo

Проходной выключатель Livolo используется для управления освещением из двух и более мест. Работает в режиме вкл/выкл.

Используется для обычных светильников, настенных бра, потолочных светильников.

Монтаж осуществляется без внесения каких-либо дополнительных изменений в существующую схему электрической проводки.

Управление реализуется прикосновением к сенсору.

Выключатель показывает текущий статус с помощью дискретной подсветки, синий - когда она выключена, и красной - когда она включена.

Внимание

Альтернативные переключатели LIVOLO работают только парами. Для правильной работы требуется минимум 2 переключателя. Альтернативные переключатели LIVOLO нельзя использовать с механическими альтернативными переключателями.

Особенности

• Уровень шума 0 дБ - идеальная тишина
• Управления освещением из двух и более мест
• Простая и быстрая установка с помощью винтового соединения
• Возможна установка как в стандартные, так и в глубокие монтажные коробки
• Может быть установлен горизонтально или вертикально
• Возможно установить до 5 штук в одну рамку
• Крепится к монтажной коробке винтами
• Прочный окрашенный металлический суппорт
• Может использоваться с любым источником света от 1 Вт до 1000 Вт
• Используется с рамкой из закаленного стекла
• Емкостный сенсор
• Сдержанная подсветка синего и красного цветов

Размер

Габаритные размеры позволяют установить выключатель в монтажные коробки любых строительных стандартов, принятых в нашей стране. Всё это значительно облегчает самостоятельный монтаж выключателей — без сверления и прочих хлопотных операций.

Комплект поставки

• Сенсорный выключатель Livolo
• шурупы для крепления;
• инструкция;
• коробка;

Подключение проходного выключателя

Для управления освещением с двух мест

Подключаем фазное напряжение к точке подключения "L" на обоих выключателях, соединяем два выключателя информационным проводом в точке подключения "COM" и подключаем провод лампы к Главному выключателю в точке подключения "L1" и "L2".

После подключения проводов и повторного подключения напряжения к сети, необходимо запрограммировать выключатели. Программирование нужно начинать с Главного выключателя. Более детально про программирование.

Главный (Master) выключатель - это бесшумный проходной выключатель VL-C702SQ работает в режиме вкл/выкл.

Второстепенный (Slave) - это проходной выключатель VL-C702S который передает команду вкл/выкл Главному выключателю.

• для подключения Главного (Master) выключателя используются клеммы: L - фаза, L1 и L2 выход на линии нагрузки, COM – информационный.
• для подключения второстепенного (Slave) выключателя используются две клеммы: L - фаза, COM – информационный.

Внимание! Бесшумные выключатели VL-C702SQ устанавливаются только на место Главного (Master) выключателя. Второстепенные (Slave) выключатели используются VL-C702S.

Для управления освещением с четырех мест

Подключаем фазное напряжение к точке подключения "L" на всех выключателях, в точке подключения "COM" соединяем все выключатели информационным проводом, а провод лампы подключаем к одному из выключателей в точке подключения "L1" и "L2".

Монтаж

Предназначен для монтажа с сенсорной панелью

Сенсорная панель приобретается дополнительно.
