Щиты модульные

Электрический щит – это прибор, который позволяет распределить энергию в трехфазных сетях при частоте 50 Гц. Он служит, прежде всего, для защиты электрической цепи при коротком замыкании или перегрузках, возможность возникновения которых растет параллельно с увеличением количества бытовых приборов. Параллельно с этим возрастает риск возгорания, и угрозы человека поражения людей электрическим током, в том числе и угрозы для жизни. Модульные пластиковые щиты применяются для установки модульной аппаратуры в общественных, жилых и технических зданиях, и призваны в первую очередь, обеспечить безопасность человека.

Распределительные щиты классифицируются по способу монтажа и бывают:

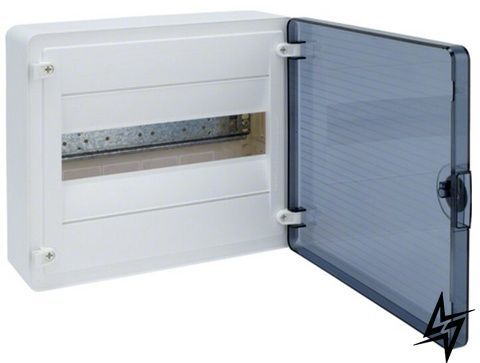

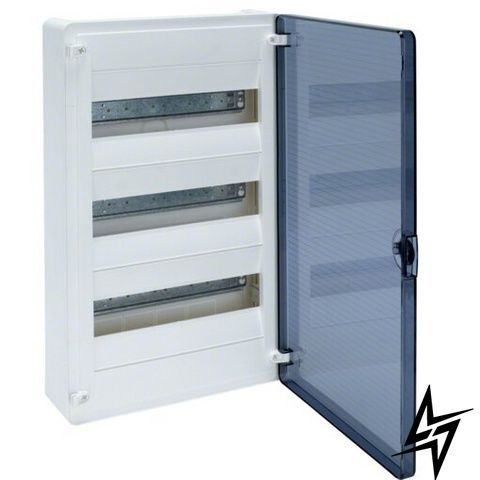

• накладные (монтируются на стену либо другую вертикальную поверхность строительного сооружения, весь корпус находится снаружи);

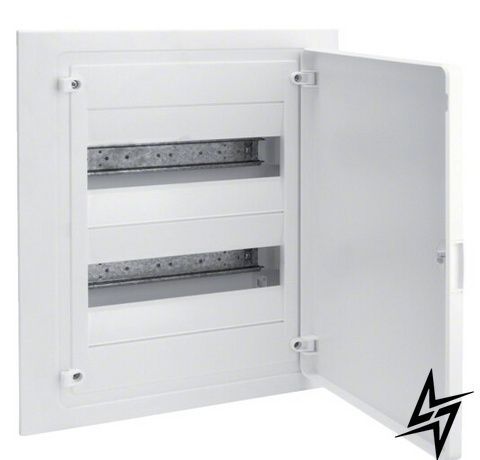

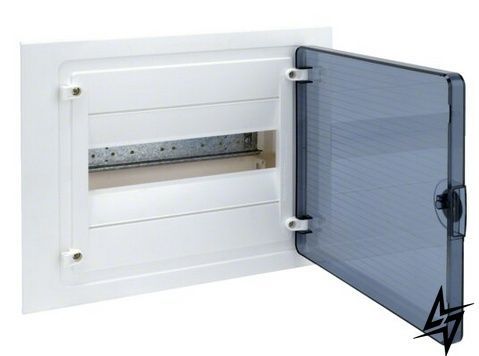

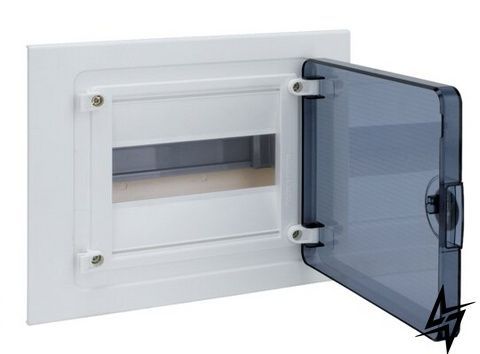

• встраиваемые (требуют предварительной подготовки места установки в виде специального углубления, где полностью будет располагаться корпус);

• напольные (предполагает установку либо непосредственно на полу, либо на подставке).

Также данная продукция, согласно месту установки, бывает наружной и внутренней. Наружная установка предполагает наличие соответствующего уровня защиты.
Самые распространенные варианты защиты корпуса электрощитов:

• IP20, IP30 – защищают от попадания посторонних предметов и механического воздействия, не защищают от влаги;
• IP44, IP54 – защита от механических воздействий более высокая, возможна установка в местах с повышенной влажностью, но без прямого воздействия воды;
• IP55, 65 – могут устанавливаться в сложных условиях окружающей среды и на улице. Хорошо защищены от влаги, пыли, механического воздействия. Некоторые виды имеют полную пыленепроницаемость.

Отметим, что снаружи здания могут устанавливаться щиты для накладного и напольного монтажа. Местом размещения служат стены здания, опоры, специальные подставки и т.п.

Виды электрических щитов относительно их назначения

• Вводно-распределительное устройство. ВРУ устанавливаются там, где необходимо принять электрический ток от какого-либо устройства типа трансформатора или от электросети. В нем устанавливаются защитные и коммутационные панели, дополнительная автоматика и приборы учета электроэнергии. От щита идет коммутация электротока к другим, внутренним щиткам.
• Главный распределительный щит. ГРУ по своим функциям схож с ВРУ. На больших предприятиях в таких щитах устанавливаются приборы учета и контроля над режимом функционирования устройств щита, а также контроля за потреблением электротока, как в целом по предприятию, так и по щитам другого назначения.
• Щит автоматического ввода резерва. АВР обустраивают так, чтобы в нем присутствовали устройства автоматики для контроля сети и переключения потребителей на резервные линии питания в случае аварии.
• Щит обогрева (или освещения). ЩО требует установки приборов для управления осветительными элементами или оборудованием, которое отвечает за обогрев здания.
• Силовой щит. Понадобится там, где есть разделение цепей по назначении. Также ЩС означает и щит связи, куда монтируется оборудования для телекоммуникации, связи и сбора информации с других объектов на предприятии.
• Этажные щиты. Используются ЩЭ для обустройства электрики в многоквартирных домах. Монтируются в специально отведенных местах и принимают электроэнергию от ГРУ или ВРУ, чтобы далее коммутировать её к потребителям.
• Квартирный щит. Как правило, ЩК устанавливают в квартире либо на лестничной площадке. Комплектуются защитными аппаратами и приборами учета. Возможен вариант установки двух щитов. Один – на этаже, где расположены устройства защиты и учета. Второй – в квартире, где происходит распределение электроэнергии на несколько линий проводки и их защита.
• Щиты заземления, управления и защиты (ЩЗ, ЩУ, ЩА). Часто встречаются в электроустановках для защиты оборудования и его автоматики на промышленных объектах.
• Щит собственных нужд. По своему функционалу ЩСН это главный распределительный щит, который отличается только тем, что питает устройства, расположенные на каком-либо объекте, то есть, используемые для внутренних потребностей (обогрев, охлаждение, питания силовых трансформаторов и т.п.). Их часто можно встретить на распределительных подстанциях, электроустановках.
• Щит постоянного тока. ЩТП используется для того, чтобы коммутировать цепи постоянного тока. Объектом применения являются станции, подстанции, предприятия. Постоянный ток, как правило, поступает от аккумуляторов или зарядных агрегатов. В таком щите монтируются  механизмы защиты, коммутации, измерения, а также контроля над зарядом аккумуляторов, над нагрузкой и напряжением.
